全自動數控母線折彎機
詳細介紹 +
產品系列
全部分類
瀏覽量:
1000

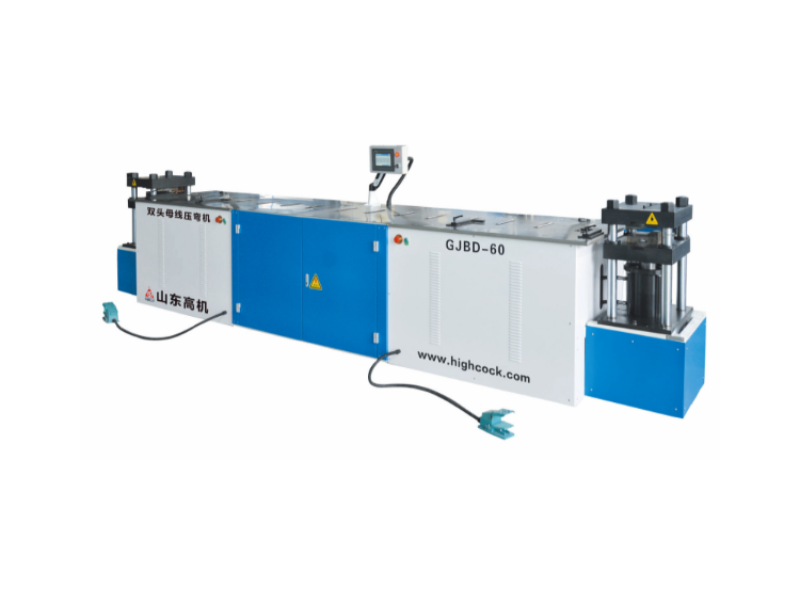

雙頭母線壓彎機
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
一、主要性能特點
手動壓彎機是我公司自行研發的產品，主要功能為加工密集母線槽里邊不同規格的銅、鋁母排進行壓彎，工作時只需選用相應的壓彎模具，就能方便快捷地實現對母排兩頭進行壓彎操作。
該產品其優、特點如下：
|
壓彎單元 |
工作環境 |
加、放油系統 |
控制系統 |
|
壓彎單元采用封閉式組裝結構，一次成型，方便快捷。 |
本機采用不銹鋼面板加滾輪設計，壓彎單元安裝兩邊機架上，液壓系統設計成雙電機雙油泵，雙閥塊，雙電磁閥,兩頭加工互不影響 |
本機配帶自動加、放油系統，操作簡單方便 |
PLC控制，穩定可靠 |
各部分介紹
1.機架部分：設備機架采用標準方管焊接，周圍加裝鈑金罩殼裝飾；平臺采用304不銹鋼面板加不銹鋼滾輪；滾輪桌便于銅排的輸送，長度大約4000mm；在滾輪桌平臺面上設計銅排寬度方向的定位裝置；機體上安裝液壓站冷卻風扇兩個。
2.液壓部分：液壓站設計成方形油箱，采用雙電機雙油泵，雙閥塊，雙電磁閥，兩頭加工互不影響；液壓站電機功率4KW,油泵10升；加放油采用小電機加齒輪泵；電機油泵均采用國內知名品牌。
3.壓彎部分：壓彎部分采用四根導向柱支撐，上下鐵板封閉，利用高強度螺母緊固，確保長期使用不變形；油缸采用160mm大油缸；壓彎模具為一次成型，設定前進時間，只需踩住腳踏開關，到了一定時間后自動后退。
4.控制面板、人機界面：操作簡單，主要用于調整PLC參數，排除設備故障。
二、主要配置
|
序號 |
名 稱 |
品牌 |
|
1 |
可編程控制器 |
西門子 |
|
2 |
感應器 |
施耐德/勞易測 |
|
3 |
控制按鈕 |
OMRON |
|
4 |
交流接觸器 |
ABB |
|
5 |
斷路器 |
ABB |
|
6 |
操作面板 |
昆侖通態 |
|
7 |
液壓馬達 |
安徽皖南 |
|
8 |
工作臺尺寸 |
4000×1000 |
|
9 |
機器重量（Kg） |
1200 |
三、主要技術參數
|
名稱 |
單位 |
參數 |
|
|
公稱力 |
壓彎 |
KN |
600 |
|
工作電壓 |
V |
380 |
|
|
壓彎最高高度 |
mm |
30 |
|
|
電 源 總 功 率 |
KW |
8.37KW |
|
|
最大允許板材（長*寬*厚） |
mm |
6000*260*7 |
|
|
最小允許板材（長*寬*厚） |
mm |
6000*30*3 |
|
|
主機外形尺寸：長*寬 |
mm |
5500*1000 |
|
四、隨機配件
壓彎模具（依據壓彎實際高度定做）
隨機維修工具1套
